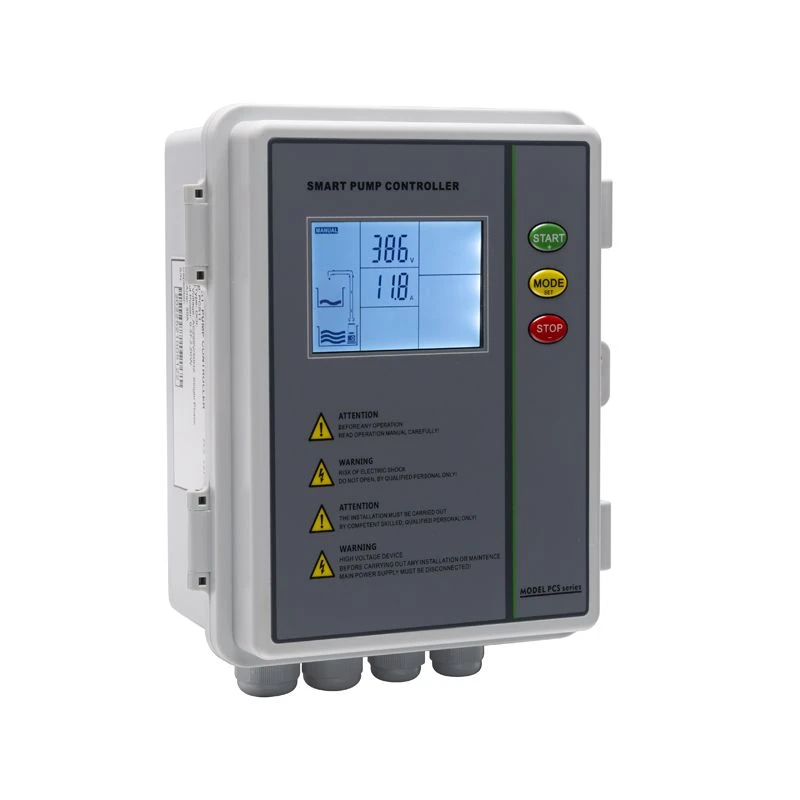

3-fase pompcontroller
3-fase pompcontroller PCS31, geschikt voor diepe bronpomp, rioolpomp, boosterpomp en andere soorten waterpompen.
- Snelle levering
- Kwaliteitsverzekering
- 24/7 Klantenservice
product Introductie
Geschikt voor boosterpompen, rioolpompen, deepwell-pompen en andere typen waterpompen is de driefasige pompcontroller PCS31.
Het basiswerkidee van de controller is het bereiken van bescherming en automatische controle door gebruik te maken van een geïntegreerd circuit met een programmasynthesefunctie als het ooguitgangssignaal van de sensor.
Een chip met grote capaciteit wordt gebruikt door de driefasige pompcontroller, waardoor programma-updates mogelijk zijn.
Onder typische bedrijfsomstandigheden wordt de stroom van de pomp nauwkeurig geregistreerd door ons interne parameterinstellingsmechanisme met één toets. Het is mogelijk om de bescherming tegen droog draaien, overbelasting en afslaan van de pomp te identificeren door de stroom onder verschillende omstandigheden te meten.
In tegenstelling tot andere controllers op de markt biedt de PCS31 fase-omkeringbeveiliging. Met deze beveiliging weet elke pomp die in bedrijf is wanneer er een open fase optreedt.
De traditionele primaire toepassingen van het schakelen met dip-switches
1. Water wordt overgebracht van de boventank naar de lage tank.
2. De booster van de boorgatpomp.
3. Aftappen van het carter.
Speciale kenmerken zijn van toepassing wanneer het wordt gebruikt voor wateroverdracht.
automatisch geactiveerd waterbijvulsysteem wanneer een niveausonde is aangesloten.
Beschouw het volgende scenario: de onderste watertoevoer heeft een bovenste tank die leeg is. Volgens de standaard bedrijfslogica kan de onderste tank geen water pompen totdat het vloeistofniveau de derde sonde bereikt. Als de stroom wordt uit- en weer ingeschakeld, bepaalt de controller alleen of er water aanwezig is in de tweede sonde en niet of de derde sonde is bereikt. Na de initiële cyclus keert het terug naar de typische werkingslogica.
Hoofdparameterinstelling:
|
Parameter |
Beschrijving |
Bereik |
Standaardwaarde |
|
001 |
Uitschakelversterkers met droogloopbeveiliging. |
0.0 A |
|
|
002 |
Uitschakelversterkers met overbelastingsbeveiliging. |
26 A (0.37-2.2 kW,0.75-7.5 kW) 52 A (11-15kW) |
|
|
003 |
Uitschakelversterkers tegen overtrekbeveiliging. |
33 A (0.75-7,5 kW) 66 A (11-15 kW) |
|
|
004 |
Onderspanningsbeveiliging uitschakelspanning. |
175 V (enkelfasig) 300 V (driefasig) |
|
|
005 |
Overspanningsbeveiliging, uitschakelspanning. |
253 V (enkelfasig) 439 V (driefasig) |
|
|
006 |
Reactietijd droogloopbeveiliging. |
0 – 254 sec |
6 seconden |
|
007 |
Hersteltijd van de droogloopbeveiliging. |
0 – 254 minuten |
5 minuten |
|
008 |
Timerfunctie bij het werken met applicaties |
00 – 01 |
00 (nee) [01 ja] |
|
009 |
Looptijd van de pomp. |
0 – 254 minuten |
5 minuten (alleen als 008 ingeschakeld of dip-schakelaar op positie 10) |
|
010 |
Stoptijd van de pomp. |
0 – 254 minuten |
5 minuten (alleen als 008 ingeschakeld of dip-schakelaar op positie 10) |
|
011 |
Pompstoptimer in handmatige status. |
0 – 254 minuten |
0 minuten (0=inactief) |
|
012 |
LCD- en knopbedieningsvergrendelingsfunctie. |
00 - 01 |
00 (ontgrendeld) [01 vergrendeld] |
|
|
|||
|
013 |
Bescherming tegen open fase en fase-omkering. [00 (open fase en fase-omkering UIT)] [01 (open fase UIT, fase-omkering AAN)] [02 (open fase AAN, fase-omkering UIT)] [03 (open fase en fase-omkering AAN)] |
00 - 03 |
03(parameter 013 alleen beschikbaar voor driefasig) Na het instellen schakelt u het apparaat uit, zodat het weer beschikbaar is. |
|
De volgende parameters zijn alleen zichtbaar voorthermische controle wanneer verbinding metPT 100 TDe uitbreidingsmodule is uitgerust. |
|||
|
014 |
Starttemperatuur pomp. De pomp start onder de ingestelde temperatuur. |
0 – 100 graden |
35 graden |
|
015 |
Stoptemperatuur van de pomp. De pomp stopt boven de ingestelde temperatuur. |
0 – 100 graden |
45 graden |
Andere mogelijkheden
1. Verschillende toepassingen voor opties met behulp van parameterinstelling en dip-switches.
2. Bescherming tegen open fase, fase-omkering, overbelasting, onderspanning, vastgelopen pompen, drooglopen en overspanning.
3. Diverse IP 65 kleine behuizingsopties
4. Een individuele knop voor het kalibreren van parameters.
5. De bedrijfsstatus van de pomp wordt weergegeven op het LCD-scherm.
6. Verificatie van de cumulatieve looptijd van de pomp
7. Pomp de laatste vijf fouten op en controleer ze.
8. De pomp kan in de handmatige modus automatisch worden gestopt door een timer in te stellen.
9. Software kan worden aangepast om aan locatiespecifieke vereisten te voldoen.
10. Bedrijfsspanningsbereik: 0,75–4 kW, 5,5–7,5 kW, 11–15 kW
11. Haalbare spanning tussen 280 en 460 volt.
