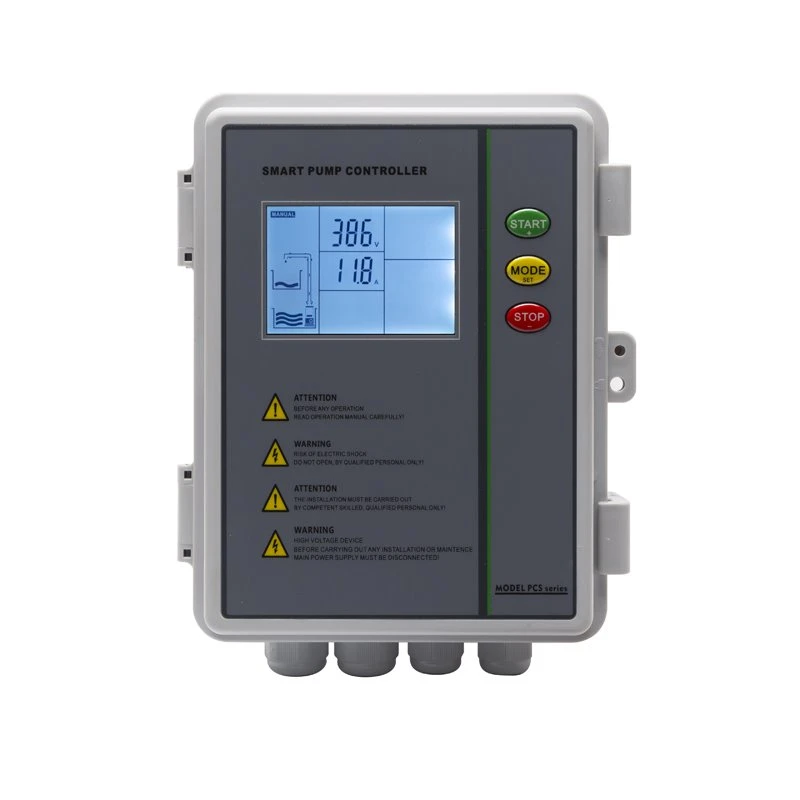

3-fasen pompbedieningspaneel
Ingangsspanning: driefasig, AC380V-415V/50 Hz
Uitgangsvermogen: 0.75-4 kW (1-5.5 pk) 5.5-7.5 kW (7.5-10 pk) 11 kW (15 pk) 15 kW (20 pk) )
Starttype: DOL
Aantal gecontroleerde pomp: Enkele pomp
- Snelle levering
- Kwaliteitsverzekering
- 24/7 Klantenservice
product Introductie
Overzicht
PCS31 is een driefasig pompbedieningspaneel. Het dient voor de controle en bescherming van de 0.75-15kw-waterpomp.
1. Met uitzondering van drie traditionele toepassingen voor het vullen van water/booster/riolering, krijgen we Pure-cyclustimerregeling
2. met temperatuurregeling door PT 100 temperatuursensor (optioneel)
3. Bescherming tegen fase-omkering
4. Pompstoptimer onder handmatige bedieningsstatus
5. Signaaloverdrachtsbereik 1000 m en niet 150 m
6. Gereserveerde ruimte voor MCB
7. Vermogen kan oplopen tot 15 kW
8. Ampere controle nauwkeurigheid verschil is 2%
9. In plaats van de vorige instelbare weerstand wordt een geavanceerder geïntegreerd blok met operationele versterker gebruikt, waardoor de spanning betrouwbaarder wordt weergegeven
10. onze doosklasse is IP 65 en niet IP 22.
|
Model |
PCS31(3-fasen pompbedieningspaneel) |
|
Elektrische configuratie |
|
|
Ingang Voltgae |
Driefasig, AC380V-415V/50 Hz |
|
Uitgangsvermogen |
0.75-4 kW (1-5,5 pk) 5.5-7,5 kW (7.5-10 pk) 11 kW (15 pk) 15 kW (20 pk) |
|
Begintype |
DOL |
|
Aantal gecontroleerde pomp |
Enkele pomp |
|
Belangrijkste beveiligingsfunctie |
|
|
Beveiliging tegen overbelasting door ampère |
Ja |
|
Pompmotor is vastgelopen |
Ja |
|
Drooglopen zonder sensor |
Ja |
|
Onder-/overspanning |
Ja |
|
Open fase |
Ja |
|
Fase-omkering |
Ja |
|
Andere functie |
|
|
Pomplaatste vijf foutenrecord wordt weergegeven |
Ja |
|
Accumulatieve looptijd van de pomp wordt weergegeven |
Ja |
|
Sollicitatie |
|
|
Wateroverdracht door vlotterschakelaar/vloeistofsensor |
Ja |
|
Drukverhoging door drukschakelaar |
Ja |
|
Rioolwater via vlotterschakelaar/vloeistofsensor |
Ja |
|
Pure cyclustimerbediening |
Ja |
|
Temperatuurregeling door PT 100 temperatuursensor (optioneel) |
Ja |
|
Controlemodus |
|
|
Handmatige modus |
Ja |
|
Automatische modus |
Ja |
|
Andere functie |
|
|
Bescherming tegen fase-omkering |
Ja |
|
Pompstoptimer onder handmatige besturingsstatus |
Ja |
|
Druk op de knopvergrendeling |
Ja |
|
Beschermingsklasse controller |
IP65 |
|
Ampère-regelnauwkeurigheid |
Hoog |
|
Signaaloverdrachtsbereik |
1000M |
|
Gereserveerde ruimte voor MCB |
Ja |
|
Het vermogen kan oplopen tot 15 kW |
Ja |
|
Ampère-regelnauwkeurigheidsverschil |
2% |
|
In plaats van de vorige instelbare weerstand wordt een geavanceerder geïntegreerd blok met een operationele versterker gebruikt, waardoor de spanning betrouwbaarder wordt weergegeven |
Ja |
1. Het vullen van water van de onderste tank naar de bovenste tank is een van de belangrijkste toepassingen.
2. Een pomp voor een boorgat.
3. Het verwijderen van rioolwater uit de opvangbak.
4. Start- en stoptijden gebruiken om een timer in te stellen.
De appendix:
Temperatuurregeling met PT 100
Er zijn twee categorieën:
Ten eerste zal het warmwatercirculatiesysteem de waterpomp uitschakelen wanneer de temperatuur van het leidingnetwerk de vooraf bepaalde stoptemperatuur bereikt en deze opnieuw starten wanneer de temperatuur onder de vooraf bepaalde starttemperatuur daalt;
Ten tweede, wanneer de temperatuur onder het vooraf bepaalde niveau zakt en erbovenuit stijgt, zal de PT100, ingebed in de waterpompmotor, automatisch opnieuw opstarten. Dit gebeurt uit voorzorg.
Extra kenmerken en functies zijn onder meer:

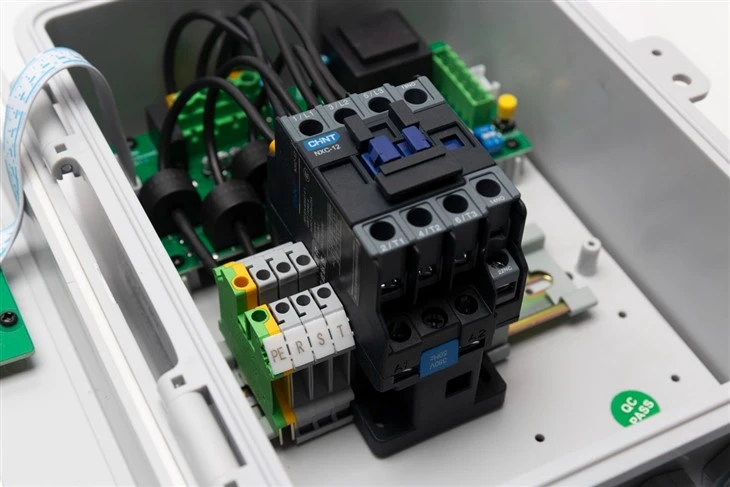

1. Gebruik van een CHNT AC-schakelaar als aandrijving;

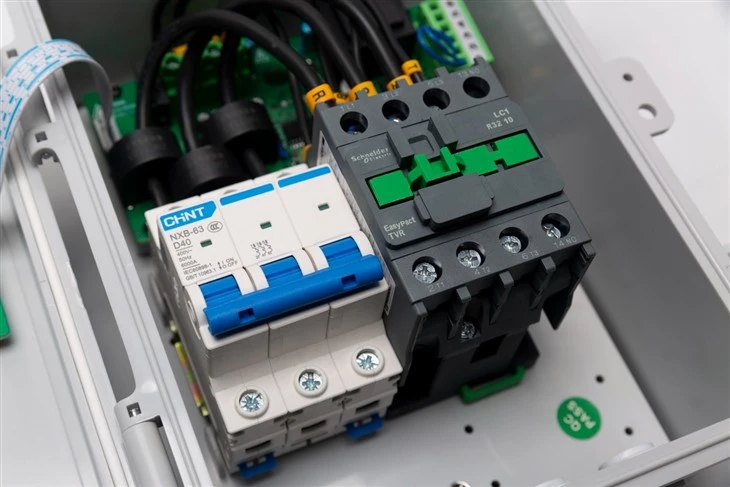

2. Ruimte vrijmaken voor MCB’s; het oorspronkelijke ontwerp vereiste 5M-terminals voor ingangsvermogen.

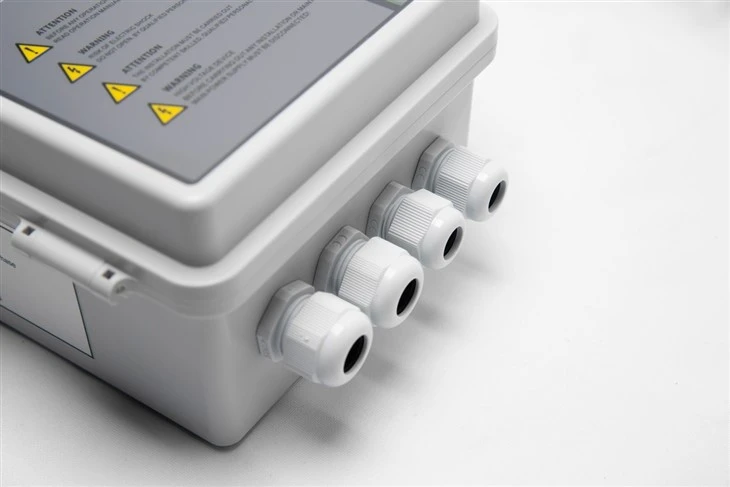

3. De IP 65-kast
4. U kunt de niveauterminal losmaken.
Zendbereik van het signaal: 1000 meter
