Enkele pompregeling en bescherm doos

Het vertegenwoordigt een geavanceerde digitale diginale pompcontroller die zorgvuldig is ontworpen om gebruiksvriendelijke werking, eenvoudige functionaliteit en betrouwbare prestaties aan te bieden. Dit apparaat is ontworpen voor een breed scala aan toepassingen, waardoor het een ideale oplossing is voor het regelen en beschermen van verschillende soorten pompen, waaronder diepe pompen, rioolpompen, zelfprimpompen, centrifugaalpompen, pijpleidingpompen, evenals andere gerelateerde pompapparatuur.

Aanvraag sturen

Snelle levering
Kwaliteitsverzekering
24/7 Klantenservice

product Introductie

1. Er zijn 4 primaire toepassingsmodi:

** Op en neer watertankwatertoevoer **: deze applicatie is specifiek ontworpen voor het beheer van de watervoorziening tussen boven- en onderste watertanks.

** Drukwatervoorziening **: De tweede toepassing richt zich op de watervoorziening door drukregeling, verbinding met drukschakelaar.

** Rioleringsafvoer **: De derde toepassing behandelt de efficiënte verwijdering van afvalwater.

** Pure Period Period Control **: De uiteindelijke applicatie biedt tijdgebaseerde controle, waardoor gebruikers pompbewerkingen kunnen plannen volgens specifieke tijdsintervallen.

Samenvattend, deze vier toepassingen op en neer en omlaag watertankwatertoevoer, drukwatertoevoer, rioolwaterafvoer en pure tijdsperiode controle-fer uitgebreide oplossingen voor verschillende waterbeheertaken. Elke applicatie is ontworpen om specifieke uitdagingen en vereisten aan te pakken, waardoor efficiënte, betrouwbare en duurzame waterbehandeling in verschillende industrieën en omgevingen wordt gewaarborgd.

Sollicitatie	2 -polige schakelaar	Beschrijving
1	0 0	Tank naar tank.
2	1 1	Boosterpompregeling door drukschakelaar.
3	0 1	Drainage door niveau sensor.
4	1 0	Timed Start and Stop. [Annuleert sensorterminal]
1 polsschakelaar (Optie)
5	1	Thermische regeling

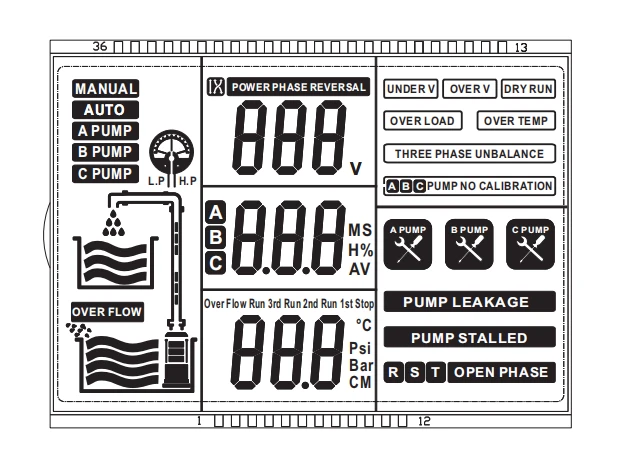

2. LCD -weergave.

Het systeem biedt een uitgebreide monitoringoplossing door de spanning en stroom in realtime weer te geven, zodat gebruikers op de hoogte kunnen blijven van de elektrische parameters die cruciaal zijn voor de efficiënte werking van de waterpomp. Deze realtime gegevenspresentatie zorgt ervoor dat eventuele schommelingen of afwijkingen in voeding onmiddellijk kunnen worden geïdentificeerd en aangepakt, waardoor de algehele betrouwbaarheid van het systeem wordt verbeterd.

Naast de realtime weergave van spanning en stroom, wordt de werkdynamiek van de waterpomp gepresenteerd in een dynamisch formaat. Dit betekent dat gebruikers de operationele status van de pomp kunnen visualiseren via grafische representaties of geanimeerde indicatoren, die een intuïtief begrip van de prestaties ervan bieden.

Bovendien is het systeem uitgerust met een foutdetectiemechanisme dat zijn diagnostische mogelijkheden verbetert. In het geval van een storing of abnormale toestand begint het overeenkomstige pictogram op de interface te flitsen, waardoor onmiddellijk aandacht voor het probleem wordt gevestigd. Deze visuele waarschuwing dient als een snelle indicator voor potentiële problemen, zoals oververhitting, overstroom, lage druk of mechanisch falen, waardoor gebruikers snel corrigerende acties kunnen nemen. Door deze functies te integreren, bewaakt het systeem niet alleen de prestaties van de pomp, maar zorgt ook voor tijdige interventie om verdere schade of downtime te voorkomen.

Over het algemeen creëert deze combinatie van realtime gegevensweergave, dynamische uitvoer van pompdynamiek en fout-indicerende pictogrammen een gebruiksvriendelijke en zeer functionele monitoringomgeving. Het is geschikt voor zowel technische professionals die gedetailleerde inzichten nodig hebben als algemene exploitanten die duidelijke en toegankelijke informatie nodig hebben om de soepele werking van de waterpomp te behouden.

product-643-472

3. Basisbewerking

Kernbescherming geactiveerd door parameter calibartion

Na installatie en het verbinden van inkomende voeding, extravert

naar motor en het selecteren van de juiste DIP -schakelaar voor toepassing. Zijn

belangrijk om het kalibratieproces te doen om te bieden

passende bescherming tegen de pomp

Stap 1: Schakel naar de handmatige modus als deze zich in de automatische modus bevindt door te drukken

Mode -knop, zorg ervoor dat de pomp is uitgeschakeld.

Stap 2: Druk op de knop Start om de pomp uit te voeren, zorg ervoor dat de

pomp trekt stroom in de buurt van de nominale stroom en tilt op

water. Spanning moet ook binnen toelaatbare limieten liggen

Stap 3: Houd de start na het verzekeren van dingen in stap 2

Knop totdat u een piepgeluid hoort en de pomp stopt. Het nee

Kaliberbericht op het LCD -scherm verschijnt nu niet meer.

Dit geeft aan dat het kalibratieproces nu is voltooid.

Wissen

Wanneer de pomp opnieuw wordt geïnstalleerd na onderhoud of de nieuwe

pomp is geïnstalleerd, de gebruiker moet de vorige parameter wissen

Kalibratie en een nieuwe kalibratieprocedure moeten worden uitgevoerd.

Dit moet worden gedaan wanneer pomp is

gerepareerd of een nieuwe pomp is geïnstalleerd, eerder

Parameters moeten worden gewist vóór het apparaat

is opnieuw gekalibreerd. Volg de onderstaande instructies

Om de parameterkalibratie te wissen:

Druk op de modustoets om over te schakelen naar de handmatige modus

Als het zich in de automatische modus bevindt, zorg er dan voor dat de pomp dat niet is

rennen. Druk ongeveer op de stop -toets voor 3

Secs en release wanneer het apparaat een "piep" maakt

geluid.

Eenheid is nu terug naar de fabrieksinstellingen: "Geen kaliber

"Het bord begint op het LCD -scherm te flitsen. Voor Re

Kalibratie, volg de instructies zoals gegeven in

Sectie "Kalibratie".

KNOP

Bediening f van handmatig naar automatisch, auto naar handleiding

Modus

SET

[Parameter 012ingesteld op 00]- Handmatig naar Auto / Auto to Manual

[Parameter 012ingesteld op 01]- Alle knoppen vergrendeld in de automatische modus. Om de "modus" te deactiveren voor 5sec. Pomp stopt dan en de controller schakelt over naar de handmatige modus.

KNOP	WerkingINHANDMATIG
BEGIN	Pomp moet beginnen als het niet loopt.
STOP	Pomp moet stoppen bij het rennen.
Stop dan modus	Display toont de laatste vijf faalrecords.
Stop en begin dan	Weergave toont de accumulatieve looptijd.
Om ervoor te zorgen dat pomp en motor worden beschermd, is het essentieel om de controllerparameters te kalibreren zodra de pomp volgens operationele normen wordt uitgevoerd. Voer kalibratie uit na elke installatie- of onderhoudsbewerking.
BEGIN Of winkel knop	Parameterkalibratie: Druk in de handmatige modus op "Start", geef de pomp de tijd om te draaien zoals deze normaal gesproken zou houden "Start" (ongeveer 5-10 sec) ofDruk op de knop "Winkel" (knop op het moederboard met gele dop). De controller maakt een "DI" -geluid. De controller moet nu worden gekalibreerd naar de huidige specificatie van de motor.
STOPPEN	Parameter wissen: Zorg ervoor dat de pomp is gestopt met rennen en houd "stop" vast totdat de controller een "di" -geluid maakt. ((Houd ongeveer 5-10 Sec vast). De controller moet nu worden vrijgemaakt van alle kalibraties.
