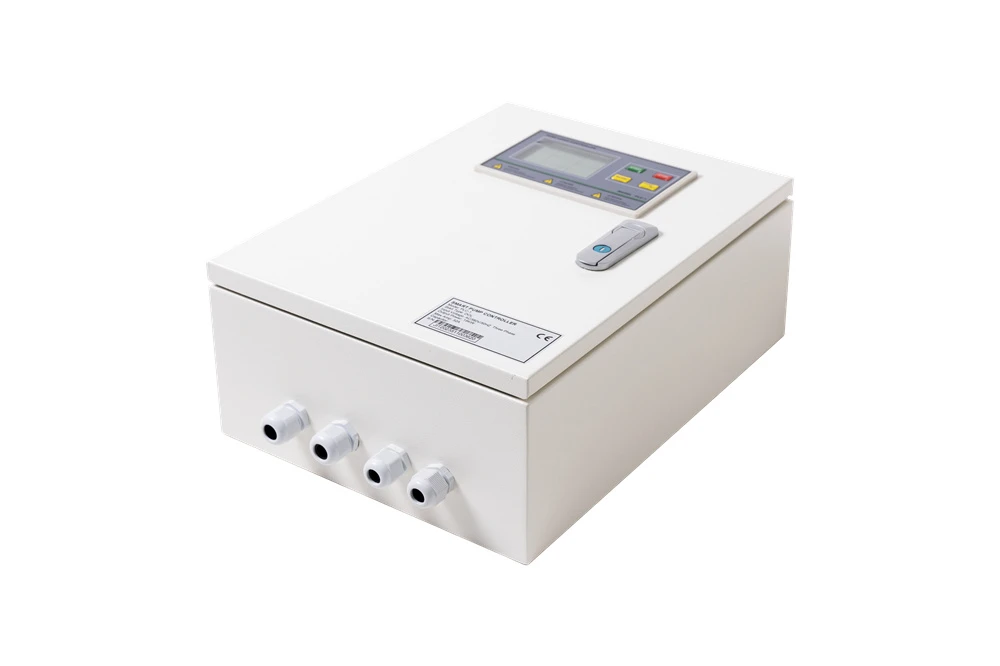

2 pomp intelligente pompcontroller



Wij stellen het op prijs dat u voor onze producten heeft gekozen en wij beloven u vriendelijke en behulpzame service te blijven bieden.

Een intuïtief, programmeerbaar besturings- en beveiligingssysteem voor onder meer centrifugaal-, pijpleiding-, duplex- en driefasige dompelpompen met diepe putten is de Intelligent Pump Controller.



De controller kan op meerdere manieren werken door gebruik te maken van verschillende elektrische installaties. De sonde of sensor vrij in de put is een belangrijk kenmerk dat de controller onderscheidt van een standaard aan/uit-pompbedieningskast. Ons unieke ontwerp elimineert de noodzaak voor een installatiesonde of sensor in de put en biedt een zeer gevoelige en betrouwbare bescherming tegen drooglopen van de pomp.



Merk: OEM

Fabrikant Modelnr: PCH32 PLUS

Werkend in: 3 Fase 220v/380v/415v

Werkende pomp:0.75-15kw

Kunststof behuizing: IP 65

MCB/AC-schakelaar:CHNT

Type: duplex afwisselend bedieningspaneel

Nominale spanning: 120/208/240V/380V/415V AC

Ampère: 9 tot 32 A

Compatibel pomptype: Sump/booster/boorgatpomp

Aantal gecontroleerde pompen:2

Locatie: binnen/buiten

Behuizingstype: IP65

Behuizingsgrootte: 342*292*119mm

Toepassingsverschuiving: via dip-schakelaar

Toepassing inclusief:

• Toegepast voor wateroverdracht van de lage tank naar de bovenste tank via vloeistofsonde of vlotterschakelaar
• Toegepast voor booster door drukschakelaar en druktank.
• Toegepast voor het opheffen van rioolwater door vloeistofsonde of vlotterschakelaar
• Toegepast voor drainagepomp met piggy-back vlotterschakelaar
• Toegepast voor wateroverdracht van de lage tank naar de bovenste tank via niveauzender (4-20mA)
• Toegepast voor booster door druktransmitter (4-20mA)
• Toegepast voor het oppompen van rioolwater door niveauzender (4-20mA)

Item	Bescherming	Waarde	Opmerking	Fouttype
1	Droogloopbeveiliging, uitschakelampère	75% van de gekalibreerde lopende ampère	Bij menu-instelling	Herstelfout
2	Reactietijd droogloopbeveiliging	5s	Bij menu-instelling
3	Hersteltijd van droogloopbeveiliging	45m	Bij menu-instelling
4	Overbelastingsbeveiliging, trip-ampère	130% gekalibreerde lopende ampère	Bij menu-instelling	Herstelfout
5	Overbelastingsbeveiliging uitschakelreactietijd	5S (omgekeerde tijd)	softwarematig vastgelegd
6	Hersteltijd van de bescherming tegen overbelasting	4m	Bij menu-instelling
7	Pompbeveiliging tegen afgeslagen uitschakelampère	180% van gekalibreerde lopende ampère	Bij menu-instelling	Onherstelbare fout
8	Reactietijd bescherming tegen geblokkeerde pomp	1s	softwarematig vastgelegd
9	Uitschakelspanning onder spanningsbeveiliging	304v	Bij menu-instelling	Herstelfout
10	Uitschakelreactietijd onder spanningsbeveiliging	6s	softwarematig vastgelegd
11	Hersteltijd onder spanningsbeveiliging	4m	Bij menu-instelling
12	Overspanningsbeveiliging uitschakelspanning	437v	Bij menu-instelling	Herstelfout
13	Overspanningsbeveiliging uitschakelreactietijd	6s	softwarematig vastgelegd
14	Hersteltijd van overspanningsbeveiliging	4m	Bij menu-instelling
15	Open fase			Onherstelbare fout
16	Fase omgekeerd			Onherstelbare fout
17	Overloop			Herstelfout
18	Overtemp			Herstelfout
19	Water Lek			Onherstelbare fout





Met meer dan 20 jaar expertise in het creëren, onderzoeken en verbeteren van deskundige waterpompcontrollers,

Het resultaat van onze inspanningen zijn onze rioolliftregelaars, de PCH-serie. Het heeft alle mogelijkheden en kenmerken die onze klanten nodig hebben, en met een paar eenvoudige parameteraanpassingen kan het bijna de functies van verschillende machines overnemen.

De gebruiksvriendelijke instellingen verlengen de levensduur van de pomp aanzienlijk, en de instelfunctie met één knop beschermt de waterpomp effectief.

Het robuuste overloopalarmsysteem waarschuwt de klant bij een snelle toename van het watervolume door gelijktijdig een externe sirene en luidspreker te activeren.

Het kan ook het starten en stoppen van waterpompen nauwkeurig beheren door zowel schakelaar- als analoge ingangen te verwerken.





1). Normaal vloeistofniveau in het carter

het vloeistofniveau bereikt sonde 3# (vlotterschakelaar A: niveau omhoog), de schakelkast zal een enkele pomp bestellen

draaien; vloeistofniveau daalt naar sonde 2# (vlotterschakelaar A: niveau omlaag), enkele pomp stopt met draaien;

De schakelkast zal automatisch afwisselend dubbele pompen laten draaien wanneer het vloeistofniveau varieert

Sonde 2# & Sonde 3# (Vlotterschakelaar A: Niveau omhoog - Niveau omlaag)



2). Extra stroming in de opvangbak

wanneer de enkele pomp naar de afvoer draait, stijgt het vloeistofniveau in de put nog steeds tot Sonde 4#

(Vlotterschakelaar B: Niveau omhoog), de regelkast zal een andere pomp opdracht geven om tegelijkertijd te draaien

afvoer, totdat het vloeistofniveau daalt naar sonde 2# (vlotterschakelaar A&B: omlaag niveau), dubbele pompen

zal niet stoppen met rennen.



3). Overloop in de opvangbak

wanneer dubbele pompen tegelijkertijd draaien, stijgt het vloeistofniveau in het carter nog steeds naar Sonde

5# (Vlotterschakelaar C: Niveau omhoog), de schakelkast laat een waarschuwingsalarm horen; Wanneer het vloeistofniveau daalt

naar Sonde 5# (Vlotterschakelaar C omlaag niveau), de schakelkast stopt met het afgeven van een waarschuwingsalarm



4). Auto Patrol (antiroest) functie

In de Auto-status, als de controlebox dubbele pompen inspecteert die tien dagen niet draaien, regelapparaat

zal pomp A de opdracht geven om gedurende 3 seconden te draaien en te stoppen, na een interval van 10 seconden zal het bedieningsapparaat dat doen

geef opdracht aan pomp B om 3 seconden te draaien en vervolgens te stoppen.

Auto Patrol kan voorkomen dat de pomp roest en de waaier vastloopt als gevolg van langdurig niet draaien
