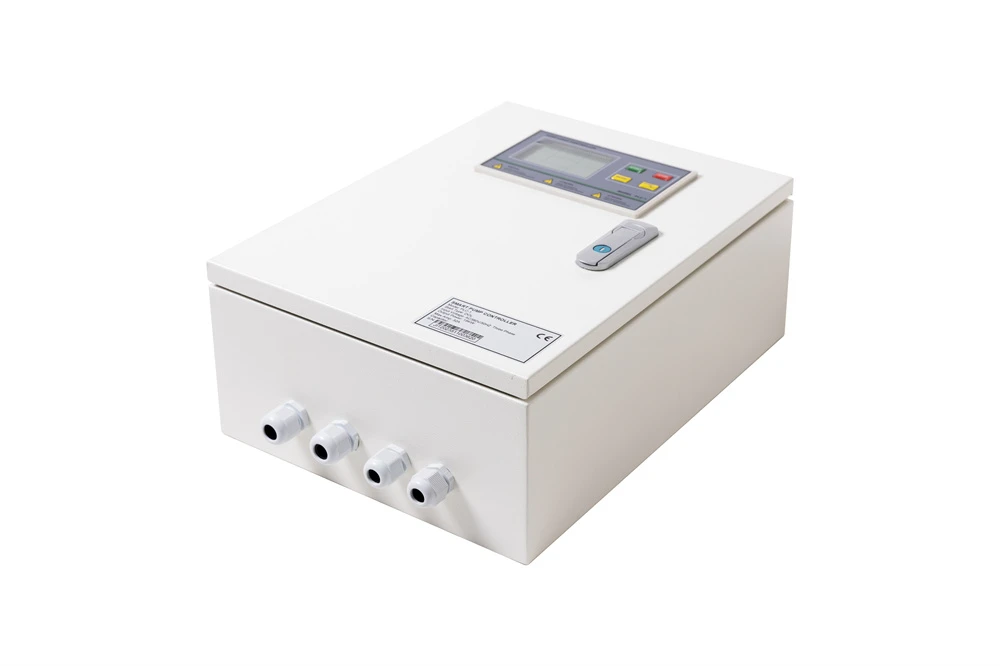

Duplex digitaal waterpompbedieningspaneel





Pompsystemen met twee dompelbare riool- of effluentpompen worden beheerd door duplex digitale waterpompbedieningspanelen.

Een duplexbedieningspaneel wordt het meest gebruikt in systemen waarbij een reservepomp nodig is voor het geval de primaire pomp uitvalt. Onze duplexpanelen schakelen de cycli tussen de twee pompen uit, zodat beide gedurende de hele levensduur van de pompen operationeel blijven. Het paneel geeft een alarm bij hoogwater en schakelt automatisch de andere pomp in als een van de pompen uitvalt. Met dit soort opstelling bent u er zeker van dat u altijd over een pomp beschikt die operationeel is.





· Starttype: DOL (direct online)

·Aantal gecontroleerde pompen: duplex pompbediening

· Ondersteuning van externe detectieapparaten:

Vlotterschakelaar (AAN/UIT)

Drukschakelaar (AAN/UIT)

Vloeibare sonde

0.5-4.5V niveauzender/drukzender (alleen model PCH 32)

4-20mALevel-zender/drukzender (alleen model PCH 32 Plus)

· Nominale ingangsspanning: AC380V-400V 50HZ/60HZ, Driefasig

· Nominaal uitgangsvermogen:0,75 kW-4 kW(1 pk-5,5 pk)/5,5 kW-11 kW(7,5 pk-15 pk)/15 kW( 20pk)







Droogloopbeveiliging zonder sensor

Beschermende pomp gestopt.

bescherming tegen overbelasting.

in de spanningsbeschermingszone.

Bescherming tegen overspanning.

Beveiliging voor herhaalde start van de pomp.

De stroomingang en -uitgang worden beschermd door een open fase.

Bescherming van de ingangsstroom tegen fase-omkering Bescherming tegen fase-onbalans voor de ingangsspanning.

Bescherming tegen oververhitting (vereist PTC of ingebouwde overtemperatuursensoren in de pomp).

Bescherming tegen lekkage in de pomp (alleen voor modellen PCH 32 Plus; vereist een lekkagesensor).

bescherming tegen corrosie op de pompas





• Toegepast voor wateroverdracht van de lage tank naar de bovenste tank via vloeistofsonde of vlotterschakelaar
• Toegepast voor booster door drukschakelaar en druktank.
• Toegepast voor het opheffen van rioolwater door vloeistofsonde of vlotterschakelaar
• Toegepast voor drainagepomp met piggy-back vlotterschakelaar
• Toegepast voor wateroverdracht van de lage tank naar de bovenste tank via niveauzender
• Toegepast voor booster door druktransmitter
• Toegepast voor het opheffen van rioolwater door niveauzender





0.5-4.5V Niveauzender / Drukzender (model PCH32 ondersteunt volgende uitbreidingen)

4-20mA-niveauzender/drukzender (alleen model PCH32 Plus)

Vlotterschakelaar (AAN/UIT-signaal)

Drukschakelaar (AAN/UIT-signaal)

Vloeibare sonde

PT100 temperatuursensor (afzonderlijke PT100 temperatuursensor uitbreidingsmodule vereist)

MEMS luchtdruktransmitter (aparte MEMS luchtdruktransmitter vereist)





1. De signaaluitgang heeft twee droge contactpunten.
2. Twee teams maken gebruik van tijdelijke havens.
3. Waterlekkende poorten zijn verdeeld in twee teams.

4. Er is een analoge signaalpoort met een 4–20 mA-uitgang beschikbaar voor het aansluiten van een universele zender.
5. Sta twee PT100-poorten toe.
6. Compatibel met wereldwijde spanning
